分類：HDbase 雙屏KVM延長器
描述：
兩路HDbaseT2.0無壓縮視頻信號、USB2.0HUB、4k30hz、150米、雙向音頻、網線傳輸、DC12V電源 用于雙屏擴展0755 86120002

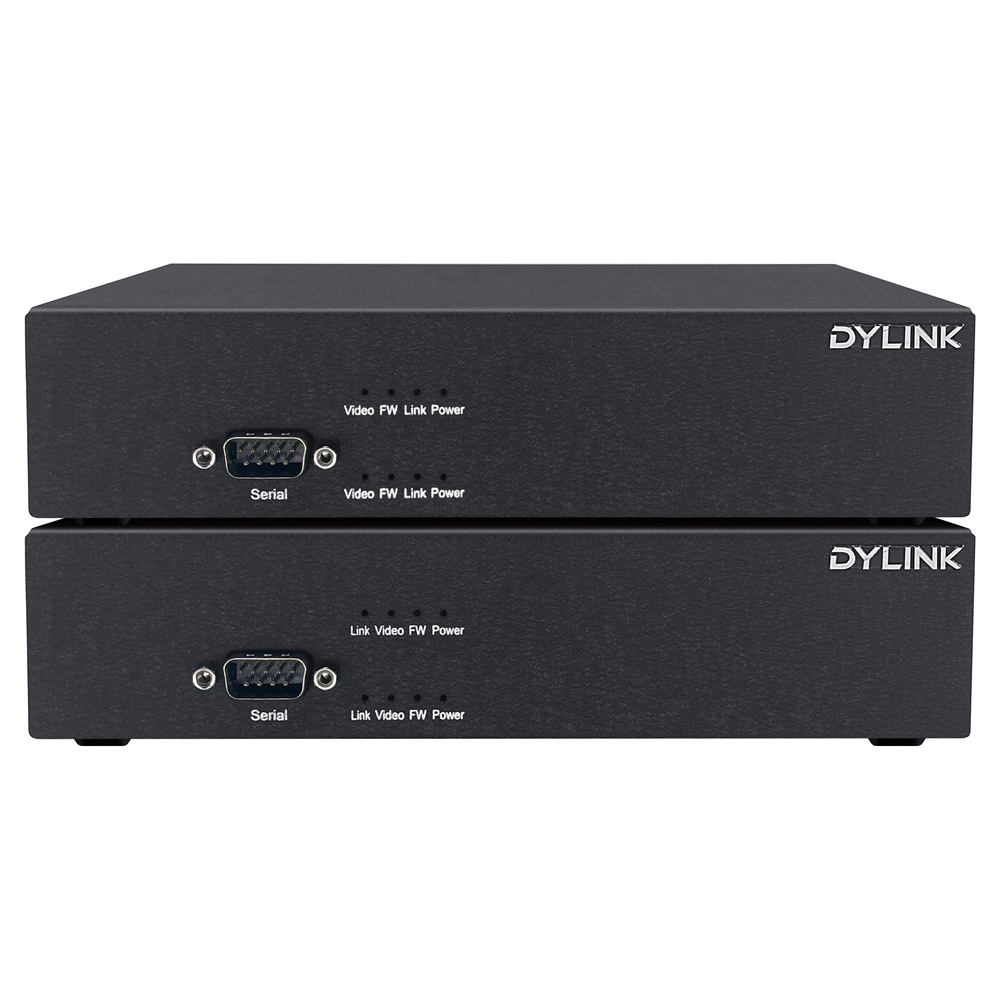

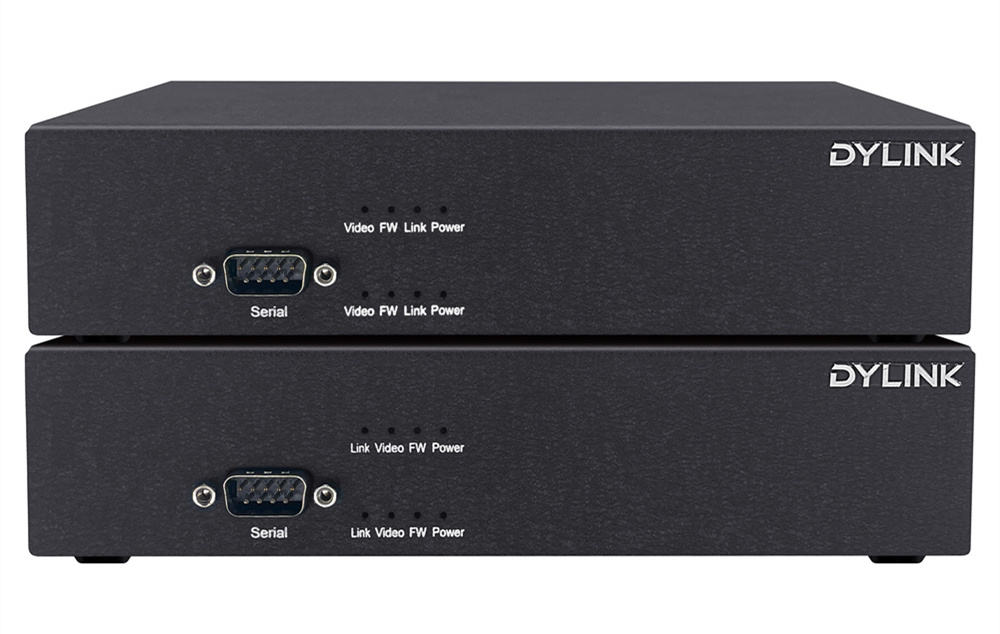

產品概括
雙路DVIKVM延長器采用HDBaseT數字無壓縮(非壓縮)技術，把電腦主機的DVI視頻信號﹑USB﹑RS232（選配）及音頻、耳麥信號等，通過單根網線延長到150米外的遠端，用戶可以在遠端使用電腦。
該產品由本地端和遠端組成，成對使用。該傳輸系統使用HDBaseT數字無壓縮(非壓縮)傳輸技術，最高視頻解析度可達4KX2K(3840×2160@30Hz)。
廣泛應用于多媒體系統、監控領域、大屏幕廣告、教育、銀行證券系統等。
裝配清單
感謝您使用我公司產品，請打開包裝是首先清對產品裝箱單
產品裝箱明細單：
√ KVM延長器發送端 | 一臺 |
√ KVM延長器接收端 | 一臺 |
√ 視頻線 | 兩條 |
√ 音頻線 | 一條 |
√ USBA對B線 | 一條 |
√ 12V/2A電源適配器 | 兩個 |
√ 使用說明書 | 一份 |
√ 保修卡合格證 | 各一份 |

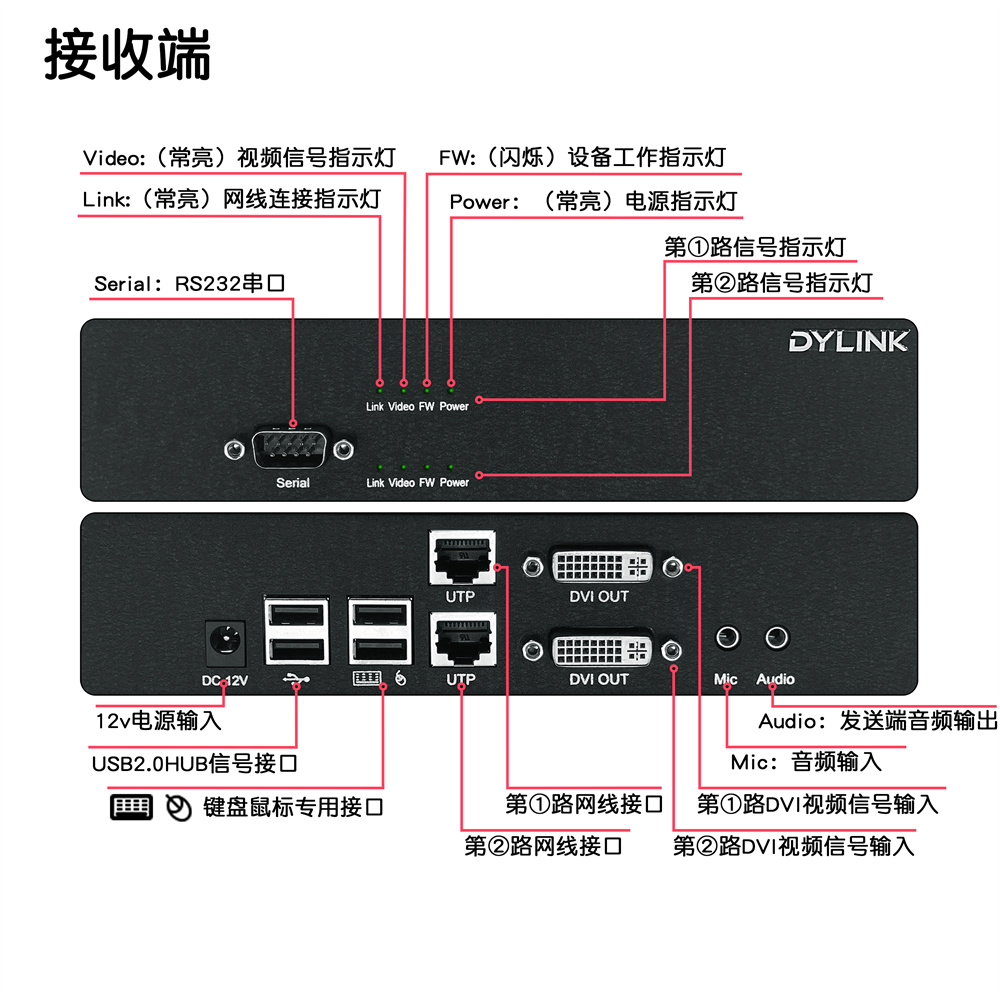

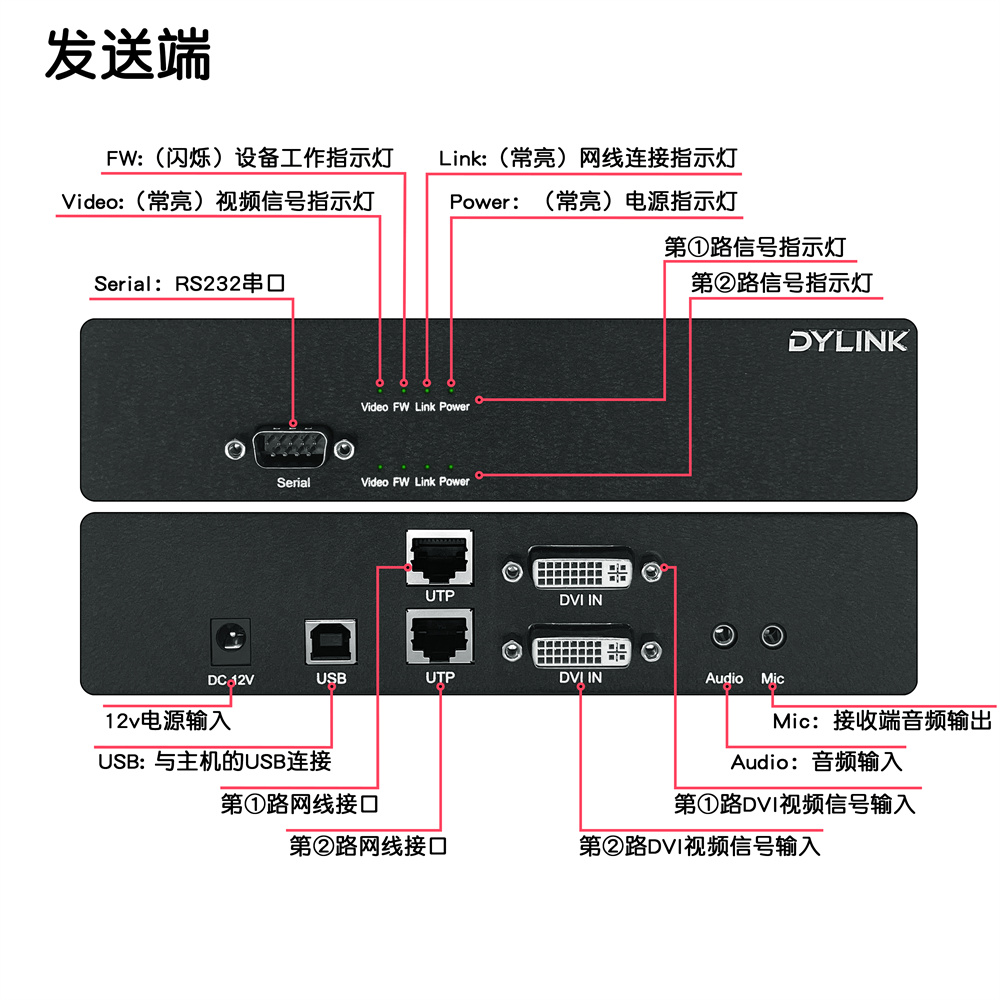

接口示意圖
產品特點
■延長DVI、USB、RS232（選配）、音頻、耳麥信號等；
■采用HDBaseT數字無壓縮(非壓縮)傳輸技術，圖像清晰流暢無延時，抗干擾能力強；
■HDbaseT芯片遠傳加持，可延長150米
■采用10Gbs網口傳輸
■使用單根網線（CAT5E,CAT6,CAT7）傳輸，成本低廉；
■支持全高清視頻1080P@60Hz
■支持USB2.0傳輸，并在Remote端提供四個USB口，支持USB2.0的設備；
■雙屏擴展，專注集中工作，不錯失任意細節；
■支持混搭，DVI可與VGAHDMI搭配連接使用；
■全雙工RS232傳輸，最高波特率可達115200bps；(選配)
■獨立的立體聲音頻信號和耳麥信號傳輸；
■支持LPCM 7.1 audio, Dolby? True HD, Dolby Digital? Plus, and DTS-HD? Master Audio? pass-through
產品個性化功能定制
產品 | 功能 |
標準版 | DVI+4USB2.0+音頻+網口 |
串口版 | DVI+4USB2.0+音頻+網口+RS232 |
USB1.1功能 | DVI+2USB2.0+音頻+網口+2USB1.1 |
遠程開關機 | DVI+4USB2.0+音頻+網口+遠程開關機 |

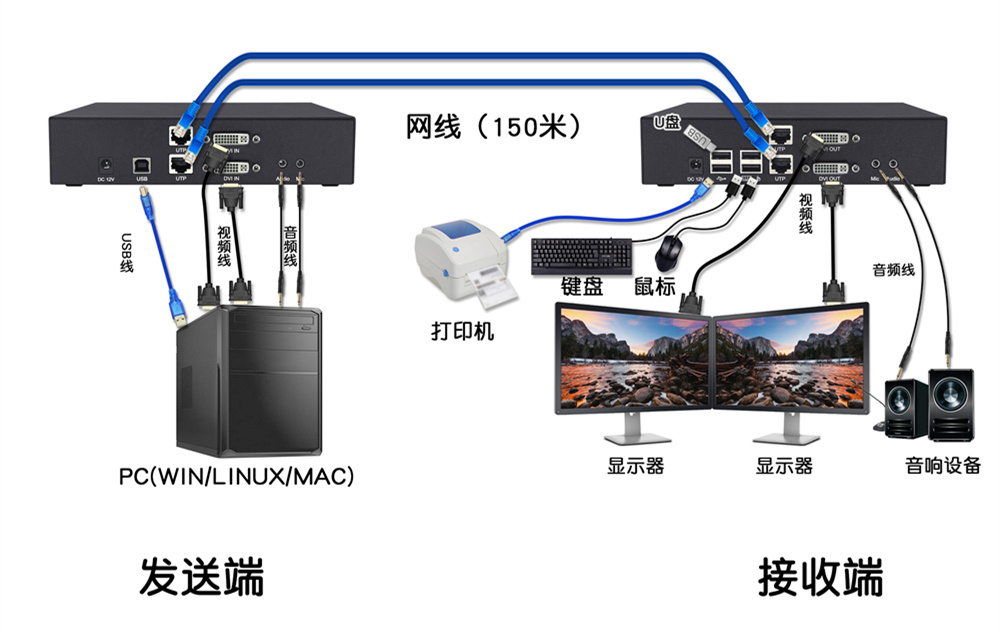

連接示意圖
操作指南
1、發送端使用DVI視頻線、USB線、音頻麥克風配線連接受控主機；
2、接收端連接DVI顯示器、音頻麥克風設備、USB鍵盤鼠標及USB設備；
3、發送端與接收端之間通過網線直連線連接；
4、接通發送端及接收端電源；

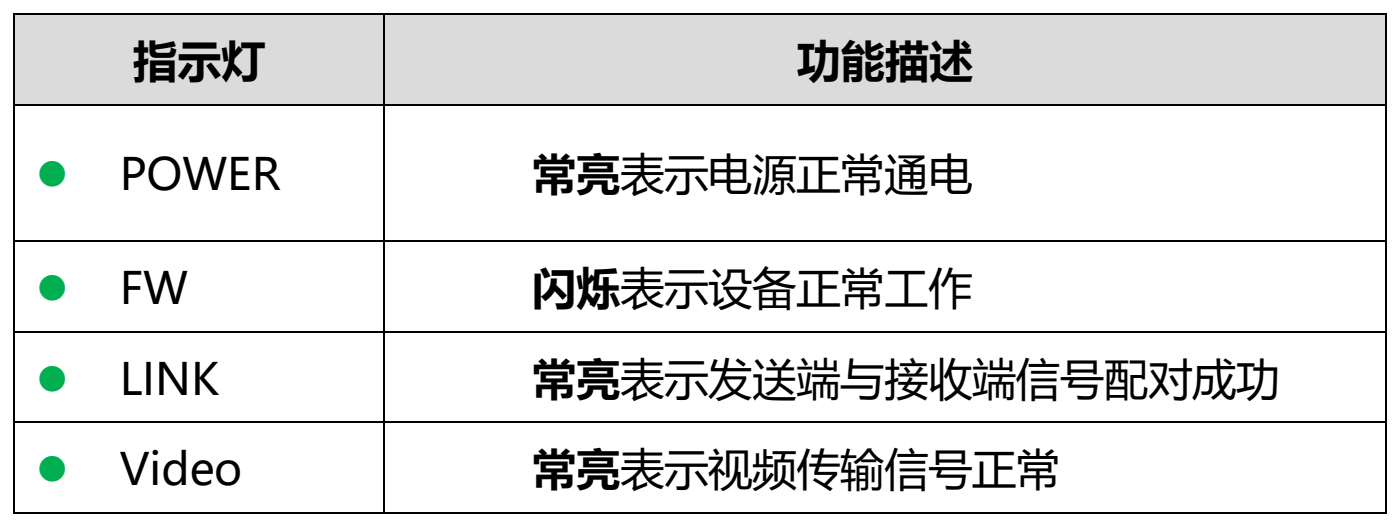

5、發送端與接收端通過指示燈顯示連接狀態；
6、支持熱插拔，不需KVM關閉電源即可隨時增加或移除受控設備；
7、跨平臺支持，支持Windows、Linux和Sun等主流操作系統。

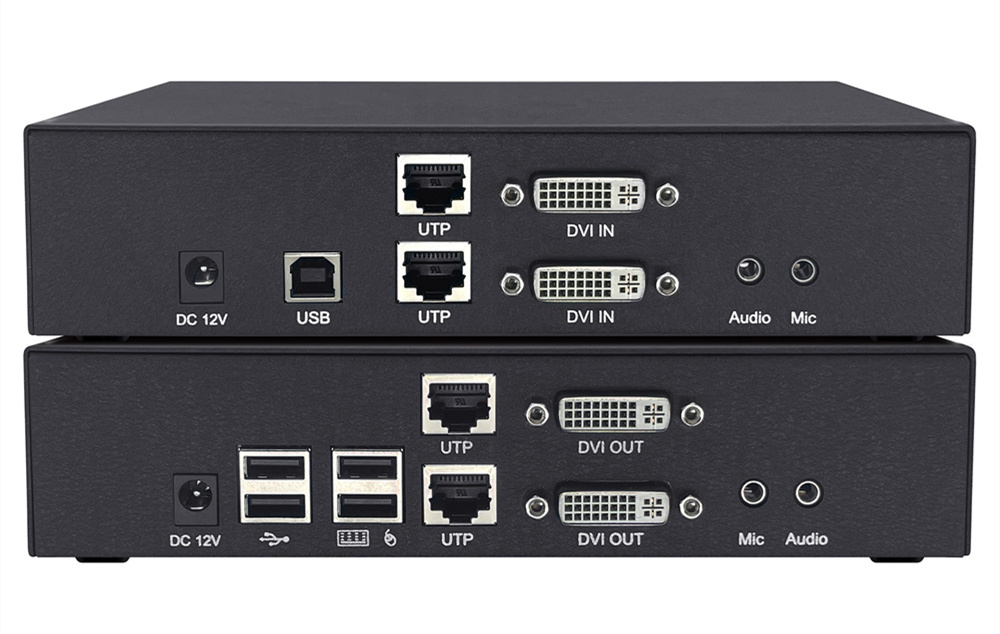

產品參數
發送端 | 接收端 | |
連接端口 | DVI視頻輸入接口*2 | DVI視頻輸出接口*2 |
RS232串口*1(功能選配) | RS232串口*1（功能選配） | |
USB B型輸出口*1 | USB A型口*4 | |
音頻接口*1 | 音頻接口*1 | |
麥克風接口*1 | 麥克風接口*1 | |
RJ45網口*1 | RJ45網口*1 | |
指示燈 | Video指示燈*1 | Video指示燈*1 |
Link指示燈*1 | Link指示燈*1 | |
Power指示燈*1 | Power指示燈*1 | |
FW指示燈*1 | FW指示燈*1 | |
分辨率 | 1920x1080P@60Hz | 1920x1080P@60Hz |
電源 | 電源接口*1 | 電源接口*1 |
DC12V2A | DC12V2A | |
工作環境 | 推薦工作溫度：0~50°C | 推薦工作溫度：0~50°C |
存儲溫度：-20~60°C | 存儲溫度：-20~60°C | |
濕度0~90% RH, 無凝結 | 濕度0~90% RH, 無凝結 | |
物理特性 | 鐵殼 | 鐵殼 |
尺寸 200（L）× 102（W）× 44.5（H）mm | 尺寸 200（L）× 102（W）× 44.5（H）mm |
發送端 | 接收端 | |
連接端口 | DVI視頻輸入接口*2 | DVI視頻輸出接口*2 |
RS232串口*1(功能選配) | RS232串口*1（功能選配） | |
USB B型輸出口*1 | USB A型口*4 | |
音頻接口*1 | 音頻接口*1 | |
麥克風接口*1 | 麥克風接口*1 | |
RJ45網口*1 | RJ45網口*1 | |
指示燈 | Video指示燈*1 | Video指示燈*1 |
Link指示燈*1 | Link指示燈*1 | |
Power指示燈*1 | Power指示燈*1 | |
FW指示燈*1 | FW指示燈*1 | |
分辨率 | 1920x1080P@60Hz | 1920x1080P@60Hz |
電源 | 電源接口*1 | 電源接口*1 |
DC12V2A | DC12V2A | |
工作環境 | 推薦工作溫度：0~50°C | 推薦工作溫度：0~50°C |
存儲溫度：-20~60°C | 存儲溫度：-20~60°C | |
濕度0~90% RH, 無凝結 | 濕度0~90% RH, 無凝結 | |
物理特性 | 鐵殼 | 鐵殼 |
尺寸 200（L）× 102（W）× 44.5（H）mm | 尺寸 200（L）× 102（W）× 44.5（H）mm |
